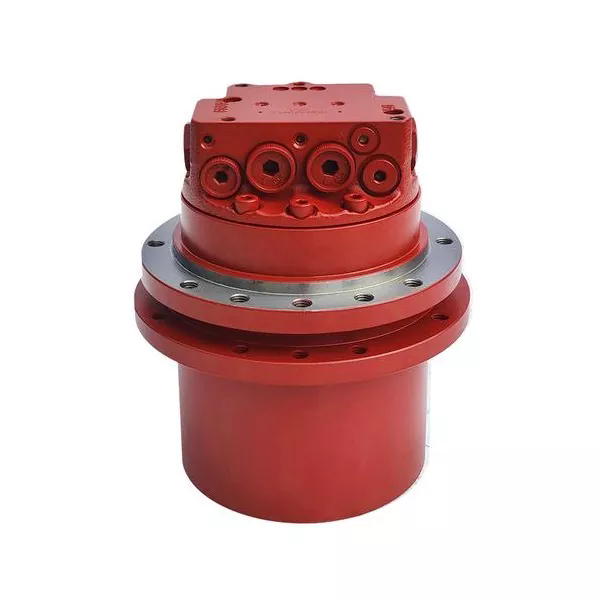

Hidrolik Motorların İç Yapısının ve Çalışma Sürecinin Analizi

I. İç Yapı Bileşimi

Birin ana işlevihidrolik motorhidrolik enerjiyi mekanik enerjiye dönüştürmektir. İç yapı tasarımı tamamen enerji dönüşümü ihtiyaçlarını karşılayacak şekilde tasarlanmıştır. Temel bileşenler aşağıdaki gibidir:

1. Temel yapı elemanları

Tüm hidrolik motorlar iki temel bileşen olmadan yapamazlar: sızdırmaz ve periyodik olarak değişen hacim ve yağ dağıtım mekanizması. Kapalı bir hacmin boyutu bir pistonun, dişlinin veya bıçağın hareketi ile değiştirilir. Yağ dağıtım mekanizması, yüksek basınçlı yağın giriş yolunu ve düşük basınçlı yağın çıkış yolunu kontrol eder.

2. Tip farkı yapısı

Dişli tipi: İki iç ve dış dişlinin birbirine geçmesiyle çalışır; yağ girişi ve çıkışı simetrik olarak dağıtılmıştır. Yataktan sızan yağın tahliyesi için ayrı bir yağ tahliye portu bulunmaktadır. Dişlideki diş sayısı pompadakinden daha fazladır, dolayısıyla tork dalgalanması daha azdır.

Kanat tipi: Kanatlar rotor üzerine radyal olarak monte edilmiştir ve kök kısmında ön sıkma yayı bulunmaktadır. Yay, kanatların ve statorun iç yüzeyinin birbirine sıkı bir şekilde yapışmasını sağlayarak bir conta oluşturabilir. Yağ dağıtım mekanizması, bıçağın kökünde her zaman basınçlı yağ bulunmasını sağlamak için bir çek valf kullanır.

Piston tipi

Radyal piston tipi: Stator ve silindir bloğu eksantrikliğe sahiptir. Basınçlı yağın etkisi altında, piston statorun iç duvarına baskı yapar ve reaksiyon kuvveti tork üretecektir.

Eksenel pistonlu tip: Silindir bloğu ve motor mili birbirine bağlanmıştır. Piston, eğik plakanın normal bileşen kuvvetinin etkisi altında silindiri dönecek şekilde iter. Eğik plakanın eğim açısı ayarlanabilir ve yer değiştirme ve dönme hızı da buna göre değişecektir.

3. Özel tasarım

İleri ve geri dönme şartı: Her iki yönde de dönebilen yapıların simetrik olması gerekir. Bıçak tipi, bıçakları radyal olarak monte ederken, piston tipi, çok etkili bir dahili eğri tasarımını benimser.

Sızıntı yönetimi: Yağ giriş ve çıkışının yanı sıra ayrı bir yağ sızıntı portu da bulunmaktadır. Dişli motorunun yağ tahliye portu, mil ucu contasının hasar görmesini önleyebilir.

II. Hidrolik enerjiyi mekanik enerjiye dönüştürme çalışma süreci

The hidrolik motorKapalı çalışma odasının hacim değişimiyle enerjiyi dönüştürür. Spesifik süreç şu adımlara ayrılmıştır:

1. Yüksek basınçlı yağ girişi

Hidrolik pompanın gönderdiği yüksek basınçlı yağ, yağ girişinden motorun çalışma odasına girer. Çalışma bölmesinde bir piston deliği, dişlilerin birbirine geçme bölmesi veya bıçaklar arasında bir hacim bulunur. Yağ içeri girdiğinde basınç farkı oluşacaktır.

2. Basınç farkı çalışan bileşenleri hareket ettirir

Piston tipi: Yüksek basınçlı yağ, pistonu dışarı doğru iterek statorun iç duvarına baskı yapmasını sağlar. Statorun piston üzerine uyguladığı tepki kuvveti, silindir bloğunun dönmesini sağlayacak şekilde tork bileşenlerine ayrıştırılacaktır.

Dişli tipi: Basınçlı yağ, dişli kavrama boşluğuna girerek dişliyi dönmeye iter. Yağ çıkışı sızan yağı dışarı boşaltır.

Bıçak tipi: Basınçlı yağ, bıçakların her iki tarafına da etki ederek hidrolik tork üretir. Yayın etkisi altındaki kanatlar statora sıkı bir şekilde yapışır ve rotorun dönmesini sağlar.

3. Mekanik enerji dönüşümü ve çıkışı

Çalışan bileşenlerin doğrusal hareketi, mekanik yapı sayesinde dönme hareketine dönüştürülür. Çıkış mili sürekli olarak torku ve dönme hızını iletir. Örneğin:

Radyal piston tipinde, birden fazla pistonun torku üst üste bindirilerek silindir bloğunun dönmesi sağlanır.

Eksenel pistonlu tipte eğik plakanın eğim açısı yer değiştirmeyi ayarlar ve çıkış parametrelerini etkiler.

4. Düşük basınçlı yağ boşaltılır

Çalışma odasının hacmi azaldığında, düşük basınçlı yağ, yağ çıkışından boşaltılır. Bir çalışma döngüsünü tamamladıktan sonra, yüksek basınçlı yağ girmeye devam edin; sürekli olarak dönecektir.

Bu işlem sayesinde hidrolik motor, hidrolik sistemin basınç enerjisini verimli bir şekilde mekanik enerjiye dönüştürür. Bu dönüştürme yöntemi iş makinaları, gemiler, madenler gibi yerlerde yaygın olarak kullanılmasını sağlamaktadır.
